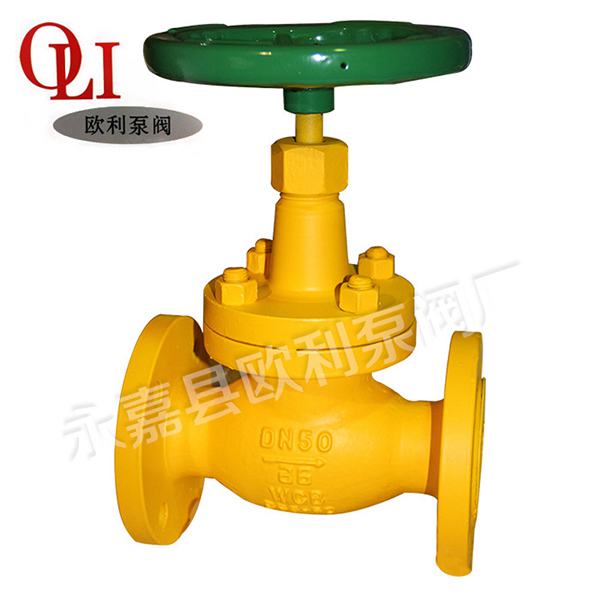

暗桿氨用截止閥

發布日期:2014-11-30    點擊數: 暗桿氨用截止閥

暗桿截止閥 不銹鋼暗桿截止閥 暗桿法蘭截止閥 不銹鋼暗桿法蘭截止閥

不銹鋼暗桿波紋管截止閥 浙江歐電閥門制造有限公司 不銹鋼暗桿波紋管截止閥適用于公稱壓力PN1.6~16MPa,工作溫度-29~350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。暗桿截止閥廣泛應用于:石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、 等其它氣體系統中,性能an全可靠,廣泛應用于乙二醇等工業流體。暗桿截止閥驅動方式有手動、齒輪傳動、電動、氣動等。

暗桿截止閥的啟閉件是閥板,閥板的運動方向與流體方向相垂直,暗桿截止閥只能作全開和全關 , 不能作調節和節流。閥板有兩個密封面 , 常用的模式閥板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52'''' 。暗桿截止閥閥的閥板可以做成一個整 體,叫做剛性閥板;也可以做成能產生微量變形的閥板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閥板叫做彈性閥板。

暗桿截止閥又叫旋轉桿截止閥( 亦叫暗桿楔式截止閥閥)。閥桿螺母設在閘板上,手輪轉動帶動閥桿轉動 , 而使閘板提升,通常在閥桿的底端有梯形螺紋,通過閥門底端的螺紋以及閥瓣上的導槽,將旋轉運動變?yōu)橹本€運動,也就是將操作轉矩變?yōu)椴僮魍屏?。開啟暗桿截止閥時,當閘板提升高度等于閥門通徑的1:1倍時,流體的通道完全暢通,但在運行時,此位置是無法監視的。實際使用時,是以閥桿的頂點作為標志,即開不動的位置,作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上,再倒回 1/2-1圈,作為全開閥門的位置。因此,暗桿截止閥閥門的全開位置,按法板的位置(即行程〉來確定。
